直通式籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。

直通式籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

直通式籃式過濾器適用范圍

化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。

化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。

制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。

輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。

各種特殊工藝的高效過濾器等。

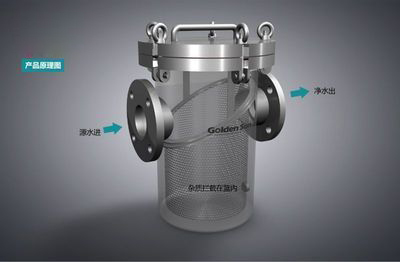

直通式籃式過濾器工作原理

管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時通過泄壓孔泄壓，以達到輕松打開殼蓋清理濾網即可，并可通過滯留物排放口對殼體進行清理。　

直通式籃式過濾器選型的一般原則：

1、進出口通徑：

原則上藍式過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、藍式過濾器孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。


不銹鋼鋼絲網技術參數

綜合技術參數

主體材質	A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里
公稱通徑/壓力	DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb)
阻火層材質	304 304L 316 316L 哈氏合金蒙乃爾合金
防爆等級	BS 5501： IIA IIB IIC
螺帽螺栓	20# 304 304L 316 316L
密封墊片	丁晴橡膠墊片聚四氟乙烯墊片金屬墊片石墨墊片
密封面	突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
法蘭標準	HG GB HGJ JB ANSI JIS DIN BS NF
連接形式	法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)對焊連接(I)
設計制造檢測標準	HG/J532-91
工作溫度	碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃
外表	碳鋼: 防腐油漆鋁合金、不銹鋼: 酸洗處理或防腐油漆

主體材料及代號

壓力等級

法蘭標準

連接形式及代號
